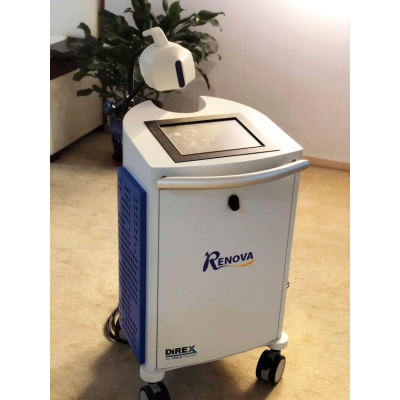

設備簡介
       以色列Renova雷諾瓦性功能勃起障礙(ED)治療系統采用國際較新的第二代線性矩陣聚焦沖擊波技術，代表了低能量沖擊波ED治療領域的較高水平。采用的低能量沖擊波是僅限用于臨床、可修復ED病理損傷、從源頭上治療ED的再生治療方法，是一種ED的長效解決方案。
       ■治療原理
       電磁式線陣聚焦技術能夠在更寬的治療區域內實現均勻的、精準的沖擊波能量控制。能對兩側的陰莖海綿體和陰莖腳實現完美覆蓋；兩側陰莖海綿體各900次沖擊波，兩側陰莖腳各1600次沖擊波，每次治療合計5000次沖擊波，單  個療程4次治療，共計20000次沖擊波；通過放置冠脈縮窄器制作慢性心肌缺血豬模型，采用體外低能量(強度)沖擊波治療，促進心肌血管生成，改善血流供應。
       ■作用功效
       刺激血管新生，更快恢復自發勃起
       1、線性低能量體外沖擊波治療可均勻刺激血管新生、改善內皮功能，恢復男性自發的勃起功能。
       2、一個療程4次，1周1次每次約20分鐘。
       3、全球200多家醫院50萬例患者治療，一個療程超過73%，兩個療程超過92%，未發現不良事件報告。
       4、輕-中度陽痿患者的治療效果更為顯著。
       ■治療優點
       治療時間短，可利用零散時間進行治療，隨治隨走；無痛無創，無需麻醉；治療后無恢復期，不影響工作和生活；可根據病情及個人體質選擇不同的治療方案；

*1設備用途：使用低能量沖擊波治療于輕度中度血管性勃起功能障礙；

2系統構成：由換能器模塊、水模塊、控制模塊、電源模塊和內置計算機系統組成；

*2.1換能器模塊：采用電磁式發射原理，使用壽命≥100萬次沖擊波發射；

2.1.1沖擊波高壓發生器：高壓發生器電壓范圍：7.5kV-12kV或更寬，分檔調節，調節檔數≥10檔；

2.1.2換能器模塊聚焦體：徑向短軸尺寸（fX）：≤6mm，徑向長軸尺寸（fY）：≤40mm

2.1.3焦點至發生器端口平面距離：≤20mm；

*2.1.4換能器治療窗口：矩形治療窗口，窗口長度≥60mm（L），窗口寬度≥6（W）mm

2.1.5沖擊波峰值聲壓：8Mpa～13MPa，≥10檔可調；

2.1.6沖擊波壓力脈沖寬度：≤2.5μs；

2.1.7壓力脈沖上升時間：≤1.2μs；

*2.1.8換能器模塊的支持和固定系統：換能器安裝于帶有萬向關節的金屬材質的機械臂，*大伸展長度≥70cm；

2.2水模塊：用于無損地將沖擊波能量傳輸至治療區域，并給換能器模塊散熱；

2.2.1水模塊組成：由內置水箱、水泵、換能器模塊的水囊，以及水傳輸管道組成；

2.2.2水模塊的總?cè)莘e：≤4升；

2.2.3循環水要求：使用達到飲用水標準的水；

2.3控制模塊：用于控制沖擊波的發射能量和發射頻率；

2.3.1沖擊波脈沖輸出能量：0.02 mJ/mm²～0.09 mJ/mm²，≥10檔可調；

*2.3.2沖擊波發射頻率：≥5Hz（300次/分鐘）；

2.4內置計算機系統：內置于設備內，不能分離，采用觸摸式控制；

2.4.1計算機操作系統：Windows 7或更新的操作系統；

2.4.2顯示屏：觸控式顯示屏，≥12英寸，分辨率≥1024*768；

2.4.3接口類型和數量：USB接口≥3個，有線網絡接口≥1個；

3病歷管理系統：電子病歷存儲于主機內，記錄容量空間≥100G；

3.1電子病歷的輸出媒介: USB閃存盤或移動硬盤等通用存儲設備；

3.2電子病歷的輸出模式: USB接口或網線輸出；

3.3電子病歷數據安全: 系統內置防火墻，可有效阻斷惡意程序入侵，僅能從系統本地訪問病歷數據；

4人機界面: 圖標式人機交互界面，可直觀讀取患者信息、治療方案以及設備和換能器工作狀況等信息；

5遠程管理: 在接入網絡后，可以要求技術中心進行遠程故障判斷和調試；

6設備移動及固定方式: 設備底部帶有4個萬向輪，每個萬向輪均帶有剎車裝置，便于設備移動及固定；

*7原裝進口設備
